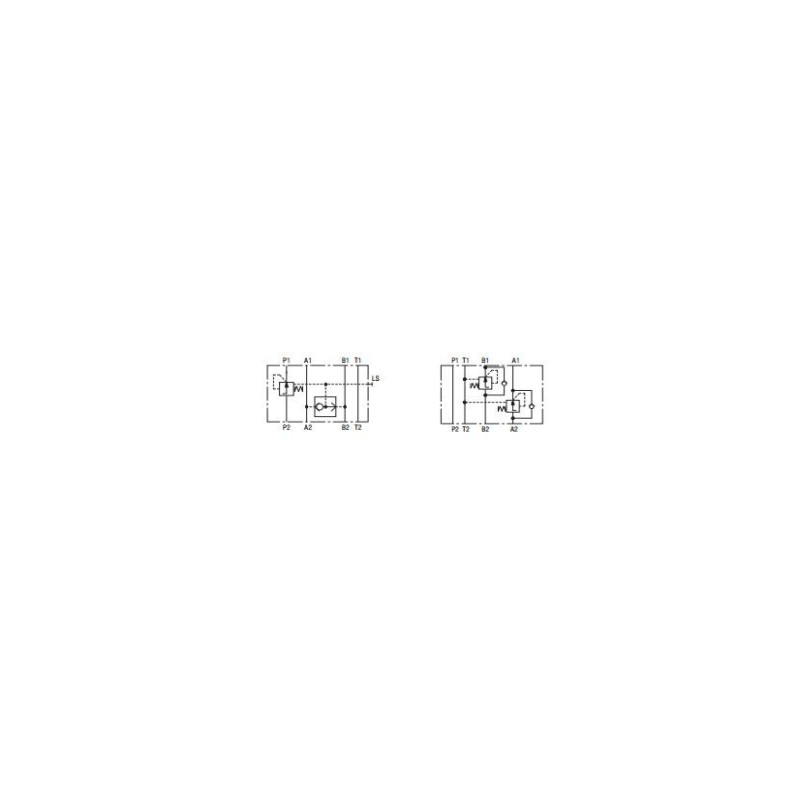

Beim Einsatz der 2-Wege-Zulaufdruckwaage gemäß dem
gezeigten Schaltkreis wird die Druckdifferenz an der
Zulaufdrosselkante des Proportional-Wegeventils
konstant gehalten.
Beschreibung:- Modulbauweise für Höhenverkettung
- Ein Wechselventil ermöglicht
die Steuerung in Kanälen A und B,
entsprechend der Verbraucherbelastung
- Anschlussmaße gemäß
ISO 4401:1994 und DIN 24 340-A6
- Abgriff eines LS-Signals über Adapter
G1/4/G1/4-ED nachrüstbar
Eigenschaften:- Nenngröße (mm): 06
- Max. Volumenstrom (l/min): 35
- Max. Betriebsdruck (bar): 350
