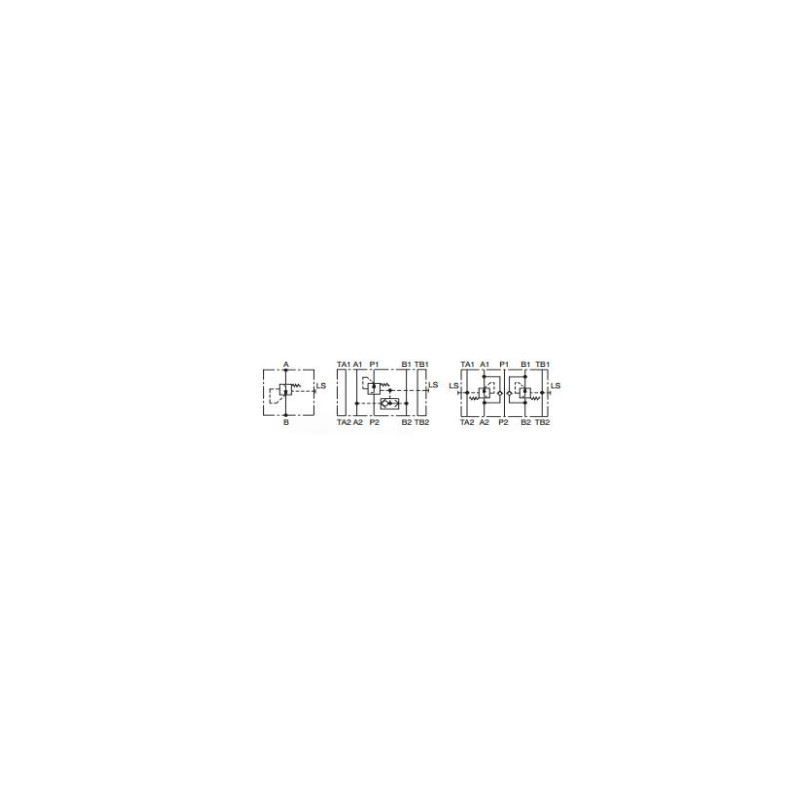

Beim Einsatz der 2-Wege-Zulaufdruckwaage gemäß dem
gezeigten Schaltkreis wird die Druckdifferenz an der
Zulaufdrosselkante des Proportional-Wegeventils
konstant gehalten.

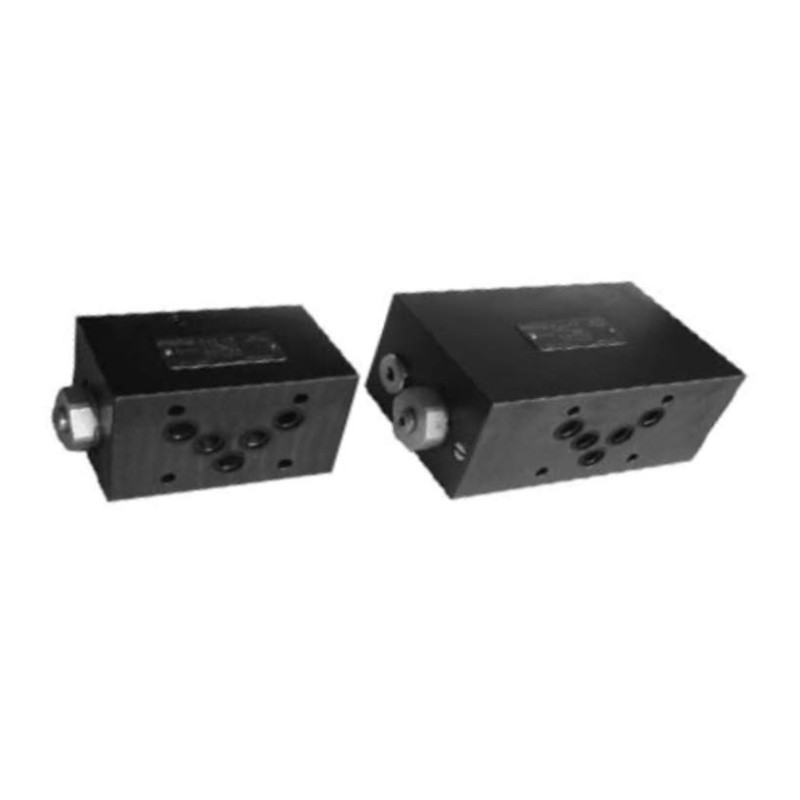

Beschreibung:- Einbaubauweise
- Modulbauweise für Höhenverkettung
- Ein Wechselventil ermöglicht die Steuerung in Kanälen A und B, entsprechend der Verbraucherbelastung bei Ausführung C
- Anschlussmaße gemäß ISO 4401:1994 und DIN 24 340-A10
- Abgriff eines LS-Signals über Adapter M10/G1/4 nachrüstbar
Eigenschaften:- Nenngröße (mm): 10
- Max. Volumenstrom (l/min): 80
- Max. Betriebsdruck (bar): 350
