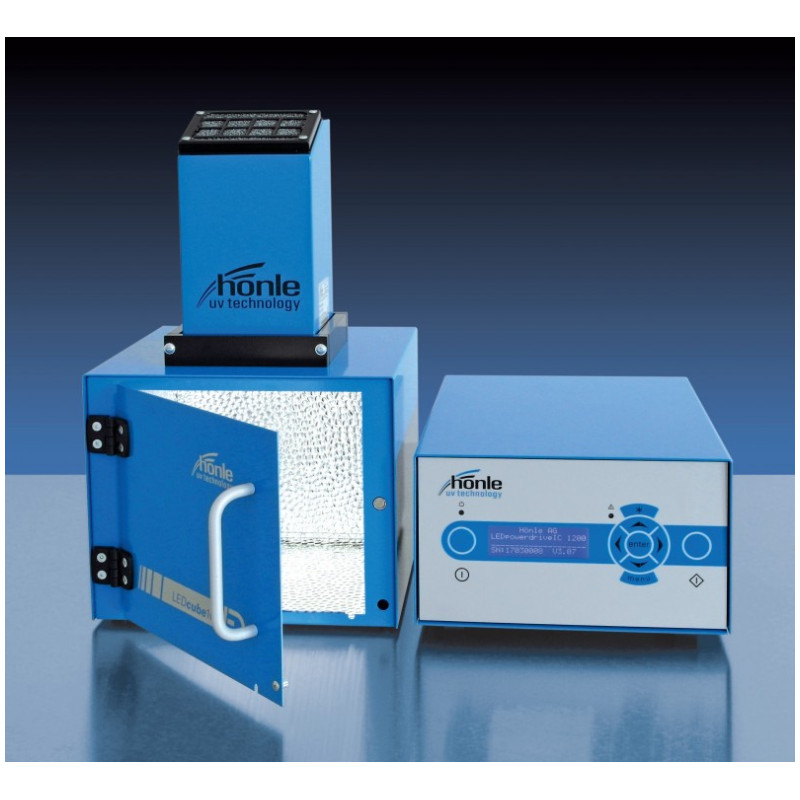

LED Cube 100 IC ist eine kompakte UV-Bestrahlungskammer für die Verwendung im Labor oder bei der Handfertigung. Durch den Einsatz unterschiedlicher LED-Strahlerteile lassen sich das Emissionsspektrum und die Bestrahlungsstärke an die vielfältigsten Anwendungen anpassen.
Die Anordnung der LEDs sowie eine elektronische Leistungsregelung gewährleisten eine hochintensive, homogene Lichtverteilung im Kammerinnenraum. Eine LED-AusfallErkennung sowie umfangreiche Überwachungsfunktionen geben Prozesssicherheit.
- Der LED Cube 100 IC kann wahlweise mit dem leistungsstarken LED Spot 100 HP IC für hochintensive Bestrahlungsintensitäten betrieben werden oder mit dem LED Spot 100 IC für Prozesse, die weniger hohe Intensitäten benötigen.
- Die typische LED-Lebensdauer beträgt über 20.000 Stunden***.
- Der LED Cube 100 IC kann beliebig oft ein- und ausgeschaltet werden. Dabei benötigt er keine Aufwärm- oder Kühlphase.
- Es sind Wellenlängen von 365/385/395/405/ 460 nm +/- 10 nm verfügbar. Dadurch lässt sich das LED-Strahlerteil auf die jeweilige Anwendung abstimmen.
Kompakte Dimensionen- Die Bestrahlungskammer LED Cube 100 IC mit einem nutzbaren Bestrahlungsraum von ca. 180 x 180 x 180 mm (HxBxT) eignet sich vor allem für kleinere Werkstücke oder Werkstückträger.
- Die reflektierende Innenwandstruktur und die optimierten Reflektoren des UV-Gerätemoduls sorgen für eine homogene Bestrahlung und hohe Prozesssicherheit.
Anwendungsmöglichkeiten
- Klebstoff- und Vergußmassenaushärtung von Komponenten im elektronischen, optischen und medizintechnischen Bereich
- hochintensive UV-Bestrahlung für den chemischen, biologischen und pharmazeutischen Bereich
Ansteuerung
- Die Einstellung der Bestrahlungszeit ist in den Bereichen 0,01 - 99,99 Sek. oder 0,1 - 999,9 Sek. oder 1 - 9999 Sek. frei wählbar. Alternativ kann auf Dauerbetrieb gestellt werden.
- Am großen und übersichtlichen Display sind die Betriebszustände und die Temperaturen der LED-Segmente sowie die Bestrahlungszeiten auf einen Blick abzulesen.
- Die elektrische LED-Leistung ist von 2 % bis 100 % in 1 %-Schritten einstellbar.
- Die Belichtung kann über die Folientastatur oder Fußschalter ausgelöst werden.
- Das Gerät erfasst die Betriebsstunden des LED-Strahlerteils und die der Steuereinheit. LED Cube 100 IC
Arbeitssicherheit- Der LED Cube 100 IC verfügt über ein Sicherheitssystem welches gewährleistet, dass das Bedienpersonal vor UV-Strahlung geschützt ist. Tür und LEDs sind logisch miteinander verknüpft: wird die Tür im Betrieb geöffnet, schalten die LEDs sofort aus.
Technische Daten
- LED-Nutzungsdauer > 20.000 Stunden***
- Timer Einstellbereich (in Sekunden): 0,01 - 99,99 o. 0,1 - 999,9 oder 1 - 9999 oder Dauerbetrieb
- Wellenlängen in nm: 365, 385, 395, 405, 460 mW/cm²
- Versorgung: LED powerdrive IC, 115 – 230 V, 50 – 60 Hz, Eingangsstrom max. 5,0 A
Vorteile der LED-Technologie- LEDs emittieren keine IR-Strahlung. Durch die geringe Wärmeeinbringung am Substrat können auch temperaturempfindliche Materialien bestrahlt werden. Da LEDs keine Aufwärmzeiten benötigen, lassen sich die LEDs problemlos ein- und ausschalten und sind sofort einsatzbereit.
