Die Qualität eines geklebten, lackierten oder bedruckten Bauteils hängt von mehr als nur dem verwendeten Klebstoff, Lack oder der Druckfarbe ab. Die äußersten wenigen Mikrometer der Oberfläche, mit denen diese Materialien in Kontakt kommen, sind ebenso wichtig. Wenn die Oberfläche verunreinigt ist oder sich eine Flüssigkeit nicht richtig darauf ausbreiten kann, kann die Verbindung schwach sein, selbst wenn Substrat und Klebstoff ihren Spezifikationen entsprechen. Die industrielle Plasma-Oberflächenbehandlung trägt zur Bewältigung dieser fertigungstechnischen Herausforderung bei, indem sie die Oberfläche unmittelbar vor dem nächsten Prozessschritt reinigt und modifiziert.
Was bewirkt Plasma auf einer Oberfläche?
Plasma ist ein durch elektrische Energie angeregtes Gas. Die darin enthaltenen reaktiven Teilchen interagieren mit der äußersten Schicht des Werkstücks. Je nach Technologie und Prozesseinstellungen können durch die Behandlung dünne Schichten organischer Verunreinigungen entfernt oder die chemischen Eigenschaften der Oberfläche verändert werden. Ziel ist häufig die Oberflächenaktivierung: die Verbesserung der Benetzung und Haftung eines Klebstoffs, einer Beschichtung oder einer Druckfarbe. Spezielle Verfahren können zudem eine dünne funktionale Schicht erzeugen.

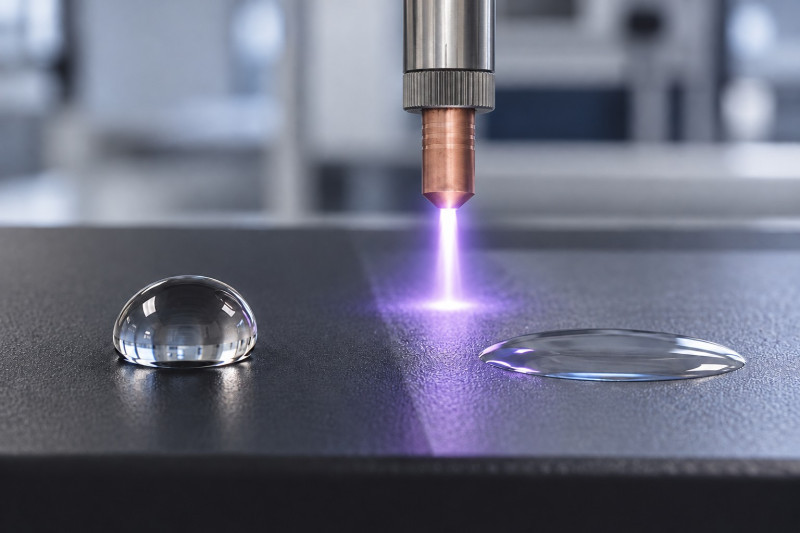

Ein einfaches Beispiel verdeutlicht den Unterschied. Perlt ein Flüssigkeitstropfen auf einem Kunststoffbauteil ab, kann sich das Aufbringen einer gleichmäßigen Beschichtung als schwierig erweisen. Nach einer geeigneten Vorbehandlung breitet sich der Tropfen unter Umständen deutlich besser aus. Dies allein ist jedoch noch kein Beweis dafür, dass die fertige Verbindung dauerhaft den Anforderungen standhält. Dies muss durch Prüfungen des gesamten Fertigungsprozesses und der fertigen Fügeverbindung verifiziert werden.
Warum ist das in der Industrie wichtig?
Viele Kunststoffe sind schwer zu benetzen, während Fertigungsrückstände oder dünne Schichten von Verunreinigungen auf Metallen eine zuverlässige Haftung verhindern können. Eine Vorbehandlung wird besonders dann wichtig, wenn unterschiedliche Werkstoffe gefügt werden oder ein Produkt Feuchtigkeit, Temperaturschwankungen und Dauerbelastungen standhalten muss. Eine Plasmabehandlung kann sich daher sowohl auf die Ausschussquote als auch auf die Zuverlässigkeit der Verbindung entscheidend auswirken.
Ein praktischer Vorteil von Atmosphärendruckplasma besteht darin, dass es unter Atmosphärendruck arbeitet. Mit entsprechenden Anlagen kann es direkt in die Fertigungslinie integriert werden, auch unmittelbar vor dem Kleben oder Drucken. In einigen Anwendungen kann es den Bedarf an Lösungsmittelreinigungen oder chemischen Primern verringern. Ob dies in der Praxis zutrifft, muss stets für das jeweilige Material und die spezifische Produktionslinie überprüft werden.
Wo kann es eingesetzt werden?
Eine der häufigsten Anwendungen ist die Vorbereitung auf das Kleben und Dichten. Bei Bauteilen aus Kunststoff, Metall, Glas oder Verbundwerkstoffen kann eine fachgerecht konfigurierte Plasmabehandlung die Benetzung der Oberfläche durch den Klebstoff verbessern. Aus ähnlichen Gründen kann sie vor dem Lackieren, Beschichten, Kennzeichnen und Bedrucken sinnvoll sein: Ein gleichmäßiger Verlauf und gute Haftung wirken sich auch auf das Erscheinungsbild der fertigen Oberfläche aus.
In der Elektronik und Feinwerktechnik besteht das Ziel häufig darin, kleine, präzise definierte Bereiche zu behandeln. In der Verpackungsherstellung kann die Plasmabehandlung vor dem Drucken oder Kaschieren eingesetzt werden. Bei Prototypen und Kleinserien kann ein Handgerät dabei helfen, schnell festzustellen, ob die Behandlung den nächsten Prozessschritt für eine bestimmte Materialpaarung verbessert. Zu den industriellen Anwendungen von Atmosphärendruckplasma gehören Reinigen, Aktivieren und Beschichten, wobei diese jeweils unterschiedliche Verfahren und Parameter erfordern.
Was ist bei der Einführung einer Plasmabehandlung zu beachten?
Definieren Sie das Problem zunächst präzise. Eine unzureichende Klebfestigkeit, ungleichmäßiger Lackauftrag und schwankende Druckqualität erfordern möglicherweise jeweils unterschiedliche Behandlungen. Plasma ersetzt nicht automatisch eine gründliche Reinigung stark verschmutzter Teile.
Stimmen Sie den Prozess auf das spezifische Material ab. Behandlungsabstand, Verfahrgeschwindigkeit, Behandlungsbreite, Prozessgas und Werkstückgeometrie spielen alle eine Rolle. Dünne oder wärmeempfindliche Kunststoffe erfordern unter Umständen sorgfältig ausgewählte Parameter, um eine Beschädigung des Bauteils durch den Aktivierungsprozess zu vermeiden.
Messen Sie den Behandlungserfolg und prüfen Sie das fertige Produkt. Die Bestimmung der Oberflächenenergie, beispielsweise mit Testtinten, liefert schnelles Feedback zur Benetzbarkeit. Für eine endgültige Entscheidung sind dennoch Kleb-, Beschichtungs- oder Druckversuche erforderlich, die auf den Produktanforderungen basieren. Zudem sollte ermittelt werden, wie viel Zeit zwischen der Plasmabehandlung und dem nächsten Prozessschritt vergehen darf, da sich der Zustand der behandelten Oberfläche bei der Lagerung verändern kann.
Auch die Gestaltung des Arbeitsplatzes ist Teil der Lösung. Die elektrische Ausrüstung, die Absaugung und das Management der während des Prozesses entstehenden Gase müssen für das gewählte System und die jeweilige Anwendung geplant werden. In der automatisierten Fertigung unterstützt die Erfassung der Prozessparameter zudem die Rückverfolgbarkeit.
Welche Lösungen bietet Ulbrich an?

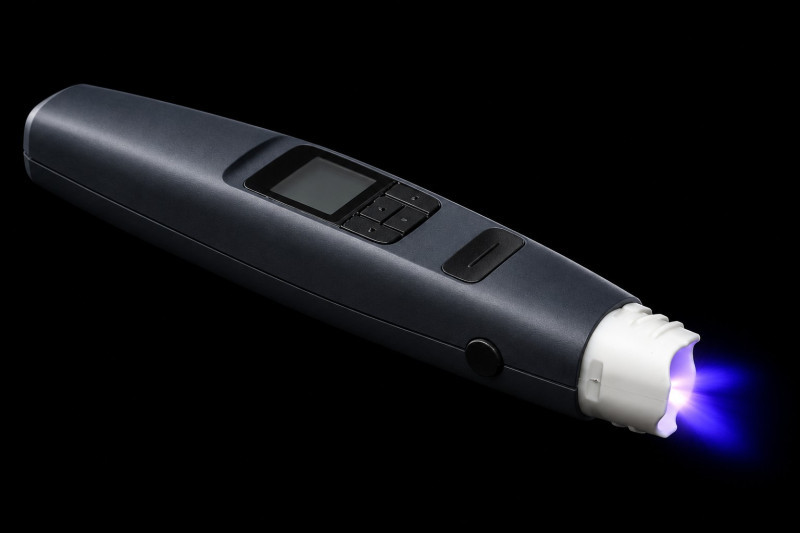

Das Portfolio von Ulbrich im Bereich der Plasma-Oberflächenbehandlung umfasst Lösungen für unterschiedliche Produktionsmaßstäbe. Der piezobrush® PZ3 ist ein kompaktes Kaltplasma-Handgerät, das das Unternehmen für Laborarbeiten, die Entwicklung und Kleinserien anbietet. Es eignet sich somit für erste Materialtests oder die gezielte Behandlung kleinerer Flächen.

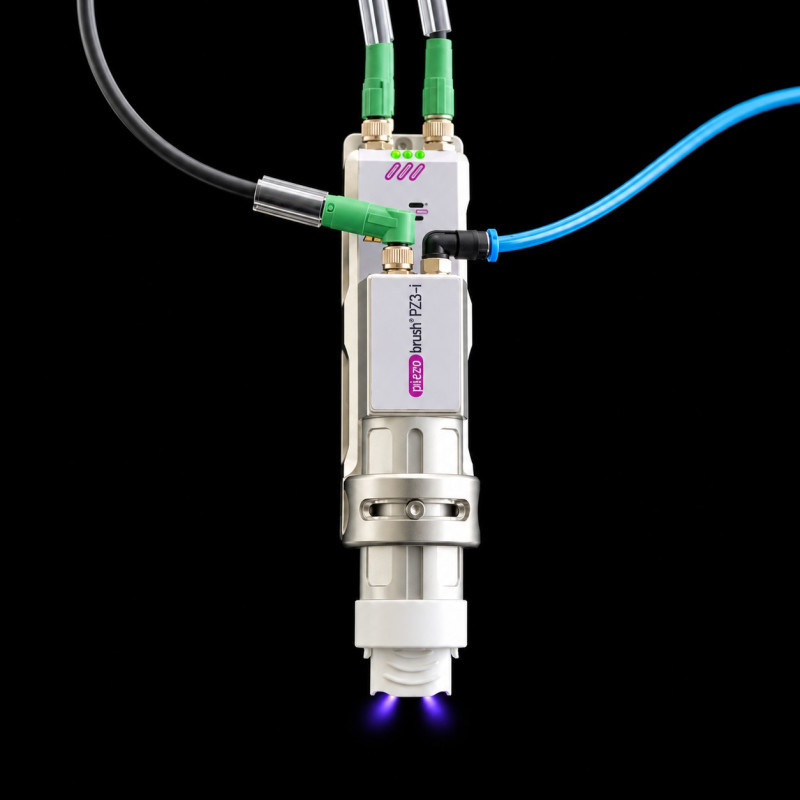

Für die Serienfertigung umfasst das Sortiment den piezobrush® PZ3-i, der für die Integration in neue und bestehende Produktionslinien konzipiert ist. Für leistungsstärkere Atmosphärendruckplasma-Anwendungen bietet Ulbrich zudem das PB3/PS2000-System und eine Auswahl an Plasmadüsen an. Die Produktpalette umfasst darüber hinaus das mobile Plasmatool für den manuellen industriellen Einsatz sowie Automatisierungslösungen für Plasmaanwendungen. Die Verfügbarkeit und die genaue Konfiguration sollten bei der Angebotsanfrage abgestimmt werden.
Für Hersteller, die den Einsatz dieser Technologie vertiefen möchten, ist der beste Ausgangspunkt ein konkretes Werkstück und ein messbares Ziel, wie beispielsweise die erforderliche Klebfestigkeit oder Druckqualität auf einem bestimmten Kunststoff. Davon ausgehend lässt sich bestimmen, ob ein Hand-Testgerät, eine Einheit für die Fertigungslinie oder ein umfassenderes automatisiertes System die passende Lösung darstellt. Die Kontaktdaten der Ulbrich Kft. finden Sie auf der Website des Unternehmens.
