Die Wellenrichtpresse dient wie
der Name schon sagt zum Ausrichten von Wellen mit Kräften von 500N bis 200kN.
Dabei ist ein wesentlicher Bestandteil der Anlage der Wellenauflage und
Einspannmechanismus sowie die einfache Handhabung desselben. Die Wellen können
mit wenigen Handgriffen zwischen Spitzen gespannt werden, die Auflageflächen
sind höhenverstellbar genauso wie die Spitzen selbst. Die Wellen können in
axialer Richtung verschoben werden wodurch die Möglichkeit entsteht in einem
Arbeitsgang an mehreren verschiedenen Stellen auf die Welle zu drücken. In radialer Richtung werden die Wellen mittels Messuhren abgetastet, welche auch
entlang der Wellenachse an verschiedenen Positionen befestigt werden können.
Die Bedienung der Maschine
erfolgt mittels eines Handhebels der so angeordnet ist, dass der Bediener einen
guten Überblick über die Messuhren hat und dennoch in der Lage ist den
Pressenstempel feinfühlig zu steuern. Die Art und Weise der Ansteuerung erfolgt
analog zur Auslenkung des Handhebels wobei der Auslenkweg des Handhebels einer
Zylinderhubbewegung gegenüber steht. Jede Bewegung des Handhebels resultiert
somit in einer äquivalenten Bewegung des Zylinders, es entsteht somit für den Bediener
das Gefühl
als würde er direkt auf die Welle drücken.

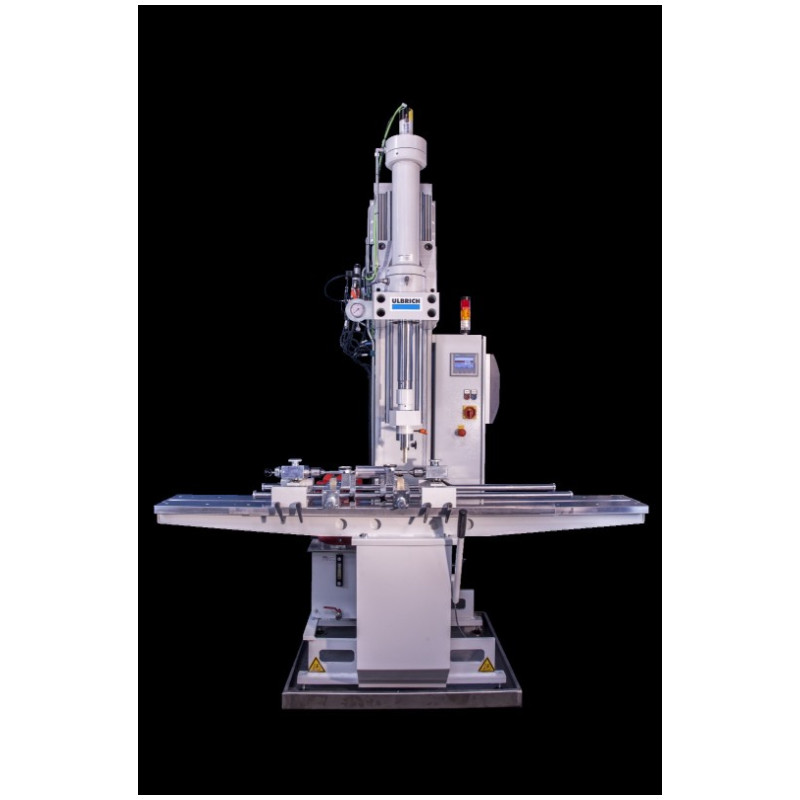

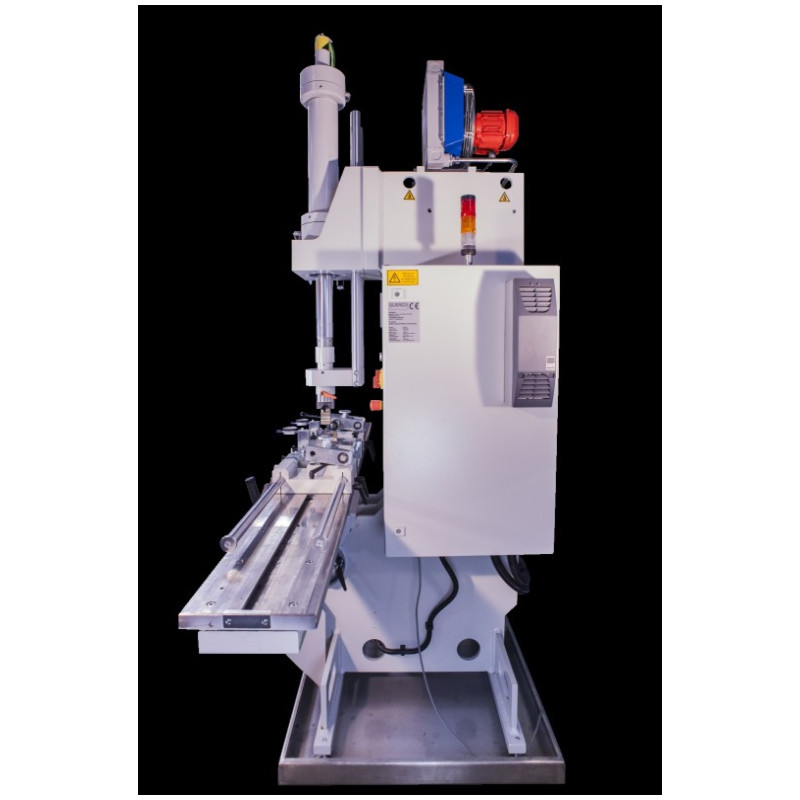

Wellenrichtpressen lassen sich
in verschiedenen Größenabstimmungen herstellen, wobei die gezeigte
Wellenrichtpresse für Wellen bis zu 900mm Länge gebaut wurde.
