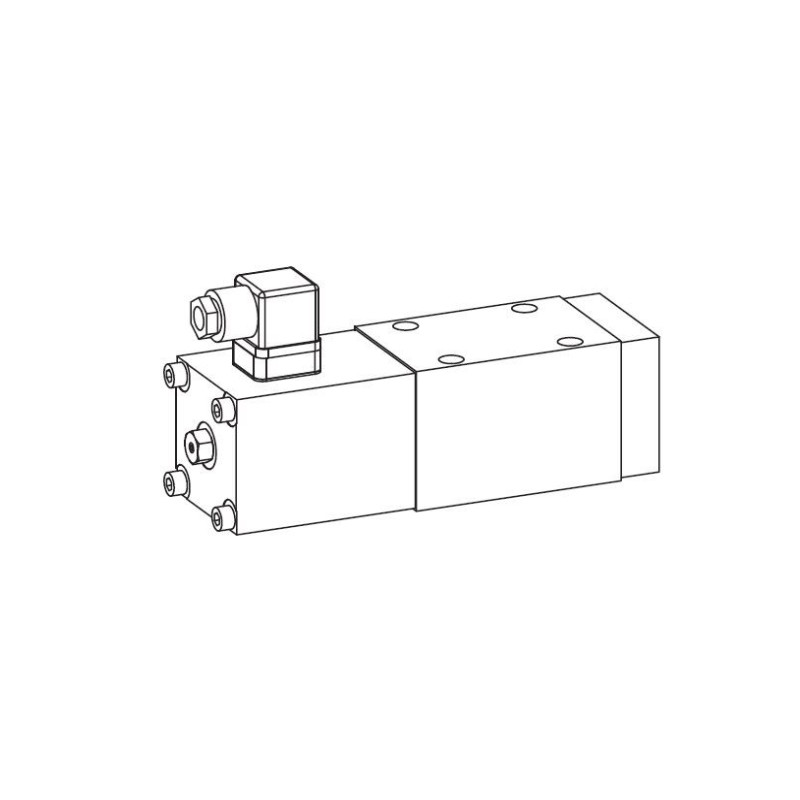

Direktgesteuertes Proportional-Wegeventil
in Flanschbauart NG10 nach ISO 4401-05
mit 4 Anschlüssen. Das Kolbenventil ist nach
dem 5-Kammern-Prinzip konstruiert. Die
Verstellung des Volumenstroms erfolgt durch
einen Wandfluh-Proportionalmagneten (VDENorm
0580). Geringe Druckverluste durch
optimierte Volumenstromkanäle und genaue
Kolbenpassung. Der Kolben ist aus gehärtetem
Stahl. Der Ventilkörper aus hochwertigem
Hydraulikguss ist mit Zweikomponentenlack
gespritzt. Der Deckel und der Magnet sind
verzinkt.
Charakteristik:
- nicht lastkompensiert
- Qmax: 60 l/min
- QN: 50 l/min
- pmax: 315 bar
- Nenngrösse: NG10 nach ISO 4401-05
- Benennung: 4/2-, 4/3-Proportional-Wegeventile
- Bauart: Direktgesteuertes Kolbenventil
- Befestigungsart: Flanschmontage, 4 Befestigungslöcher
für Zylinderschrauben M6 x 65
