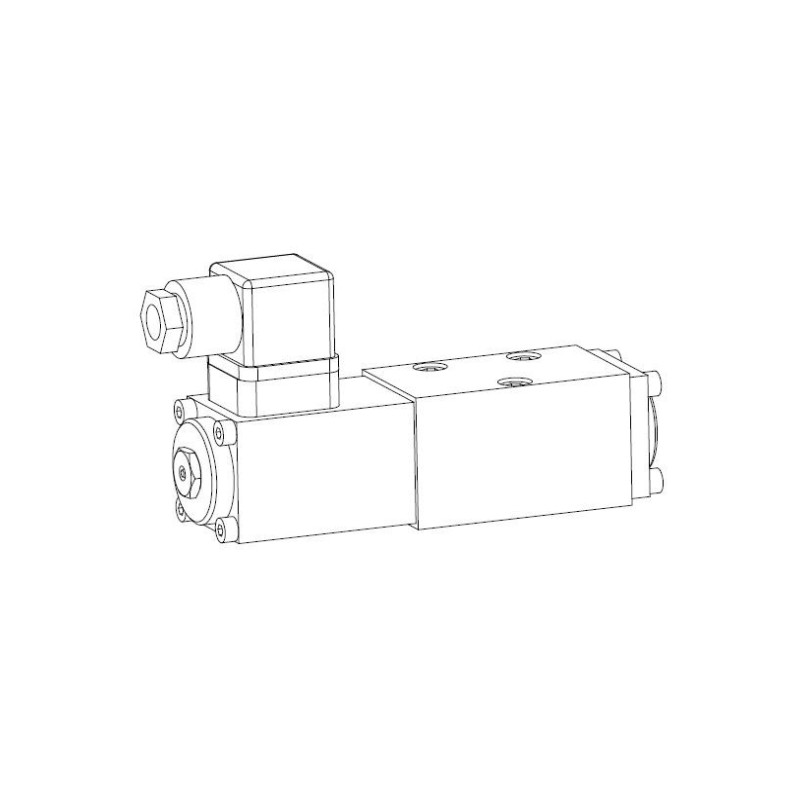

Direktgesteuertes Proportional-Wegeventil
in Flanschbauart NG4-Mini nach Wandfluh-Norm mit 4 Anschlüssen. Das Kolbenventil ist
nach dem 5-Kammern-Prinzip konstruiert. Die
Verstellung des Volumenstroms erfolgt durch
einen Wandfluh-Proportionalmagneten (VDENorm
0580). Geringe Druckverluste durch
optimierte Volumenstromkanäle und genaue
Kolbenpassung. Der Kolben ist aus gehärtetem
Stahl. Der Ventilkörper aus hochwertigem
Hydraulikguss ist mit Zweikomponentenlack
gespritzt. Der Deckel und der Magnet sind
verzinkt.
Charakteristik:
- nicht lastkompensiert
- Qmax: 20 l/min
- QN: 8 l/min
- pmax: 315 bar
- Nenngrösse: NG3-Mini nach Wandfluh-Norm
- Benennung: 4/2-, 4/3- Proportional-Wegeventile
- Bauart: Direktgesteuertes Kolbenventil
- Befestigungsart: Flanschmontage, 3 Befestigungslöcher
für Zylinderschrauben M5x40
