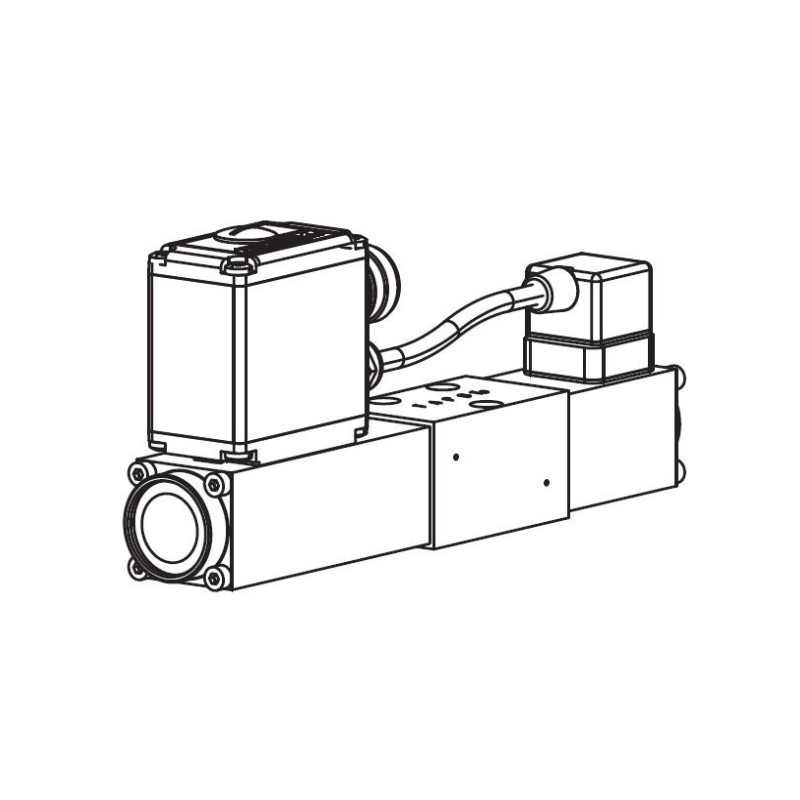

Direktgesteuertes Proportional-Wegeventil mit
integrierter Verstärkerelektronik und Kolbenlageregelung in Flanschbauart NG4-Mini nach
Wandfluh-Norm mit 4 Anschlüssen. Das Ventil verfügt über eine integrierte Lageregelung
des Ventilkolbens. Dies gewährleistet minimale
Hysterese und verbesserte dynamische Eigenschaften. Mit Schutzart IP67 der Elektronik eignen sich diese Ventile für raue Umgebungsbedingungen. Das Kolbenventil ist nach dem
5-Kammern-Prinzip konstruiert. Die Verstellung des Volumenstroms erfolgt durch Wandfluh-Proportionalmagnete (VDE-Norm 0580).
Geringe Druckverluste durch optimierte Volumenstromkanäle und genaue Kolbenpassung.
Der Kolben ist aus gehärtetem Stahl. Der Ventilkörper aus hochwertigem Hydraulikguss ist
mit Zweikomponentenlack gespritzt. Die Magnete sind verzinkt und das Elektronikgehäuse
ist aus Aluminium.
Characteristics:
- Integrierte Verstärkerelektronik
- Integrierte Kolbenlageregelung mit LVDT
- Direktgesteuert, nicht lastkompensiert
- Qmax: 20 l/min
- QN: 8 l/min
- pmax: 315 bar
- Nenngrösse: NG4-Mini nach Wandfluh-Norm
- Benennung: 4/3-Wege-Proportionalventil mit integrierter Kolbenlageregelung
- Bauart: Direktgesteuertes Kolbenventil
- Befestigungsart: Flanschmontage 3 Befestigungslöcher für Zylinderschrauben M5x40
