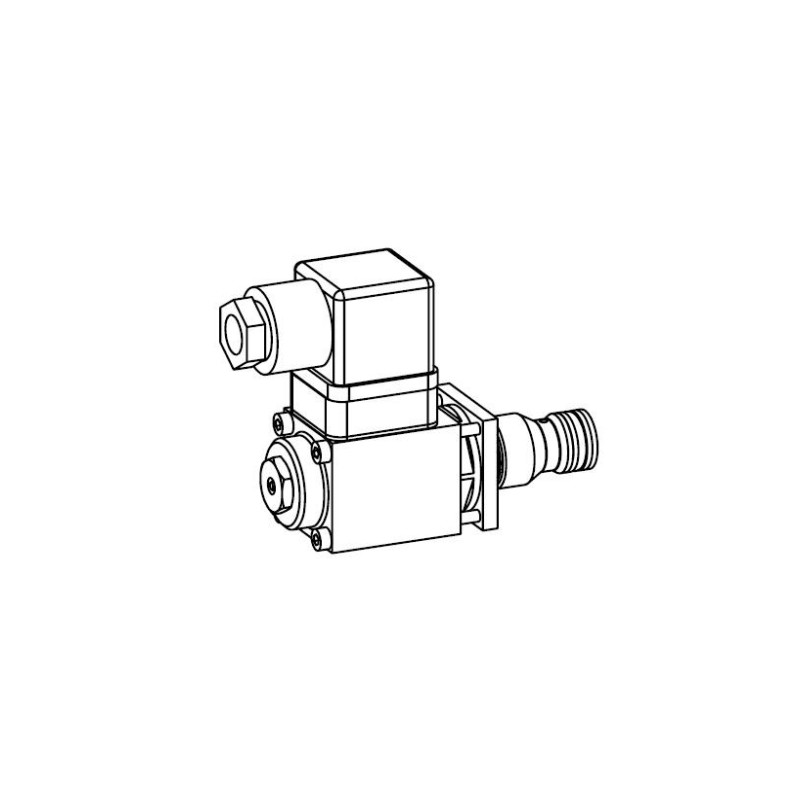

Direktgesteuertes Proportional-Drosselventil.
Gewinde M18x1,5 und Senkung nach ISO
7789. Funktion wahlweise „Stromlos offen“
oder „Stromlos geschlossen“. Je 2 Nennvolumenstrom-
Stufen sind erhältlich. Die Verstellung
des Volumenstroms erfolgt durch einen
Wandfluh-Proportionalmagneten (VDE-Norm
0580). Progressive Volumenstrom - Zunahme
oder Abnahme und geringe Hysterese
sind charakteristisch für diese Ventile. Der
Patronenkörper ist aus Stahl. Seine spezielle
Oberflächenvergütung schützt die Aussenseite
gegen Korrosion und verbessert die Gleiteigenschaften
des Steuerkolbens. Der Magnet
ist verzinkt.
Charakteristik:
- Direktgesteuert, nicht lastkompensiert
- Drosselung in einer Volumenstromrichtung
- Qmax: 12 l/min
- QN max: 6,3 l/min
- pmax: 250 bar
- Benennung: Direktgesteuertes Prop.-Drosselventil
- Bauart: Schraubpatrone für Senkung
nach ISO 7789
- Betätigungsart: Proportionalmagnet
- Befestigungsart: Schraubgewinde M18x1,5
